AD7869 General Description
AD7869 Maximum Ratings
(TA = + 25°C unless otherwise noted)
VDD to AGND . . . . . . . . . . . . . . . . . . . . . . . . . . . .0.3 V to +7 V
VSS to AGND . . . . . . . . . . . . . . . . . . . . . . . . . . . .+0.3 V to 7 V
AGND to DGND . . . . . . . . . . . . . . . . .. . . . 0.3 V to VDD + 0.3 V
VOUT to AGND . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . VSS to VDD
VIN to AGND . . . . . . . . . . . . . .. . . . . VSS 0.3 V to VDD + 0.3 V
RO ADC to AGND . . . . . . . . . . . . . .. . . . . 0.3 V to VDD + 0.3 V
RO DAC to AGND . . . . . . . . . . . . . .. . . . . 0.3 V to VDD + 0.3 V
RI DAC to AGND . . . . . . . . . . . . . . .. . . . 0.3 V to VDD + 0.3 V
Digital Inputs to DGND . . . . . . . . . . . .. . 0.3 V to VDD + 0.3 V
Digital Outputs to DGND . . . . . . . . . . . . 0.3 V to VDD + 0.3 V
Operating Temperature Range
J Version . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0°C to +70°C
A Version . . . . . . . . . . . . . . . . . . . . . . . . . . 40°C to +85°C
Storage Temperature Range . . . . . . . . . . 65°C to +150°C
Lead Temperature (Soldering, 10 secs) . . . . . . . . . . +300°C
Power Dissipation (Any Package) to +75°C . . . . . . 1000 mW
Derates above +75°C by . . . . . . . . . . . . . . . . . . 10 mW/°C
AD7869 Features
Complete 14-Bit l/O System, Comprising
14-Bit ADC with Track/Hold Amplifier
83 kHz Throughput Rate
14-Bit DAC with Output Amplifier
3.5 ms Settling Time
On-Chip Voltage Reference
Operates from 65 V Supplies
Low Power-130 mW typ
Small 0.3" Wide DIP
AD7869 Typical Application
Digital Signal Processing
Speech Recognition and Synthesis
Spectrum Analysis
High Speed Modems
DSP Servo Control

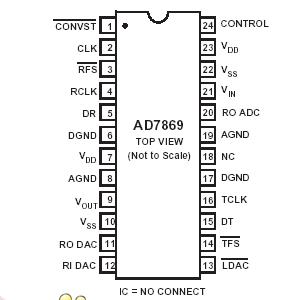

AD7869 Connection Diagram
