DG4599 General Description
DG4599 Maximum Ratings
Reference to GND
V+ . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . -0.3 to +6 V
IN, COM, NC, NOa . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . -0.3 to (V+ + 0.3 V)
Continuous Current (Any terminal) . . . . . . . . . . . . . . . . . . . . . . . . . . . ±50 mA
Peak Current . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±200 mA
(Pulsed at 1 ms, 10% duty cycle)
Storage Temperature (D Suffix) . . . . . . .. . . . . . . . . . . . . . . . . . . -65 to 125°C
Power Dissipation (Packages)b
6-Pin SO70c . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250 mW
Notes:
a. Signals on NC, NO, or COM or IN exceeding V+ will be clamped by internal diodes. Limit forward diode current to maximum current ratings.
b. All leads welded or soldered to PC Board.
c. Derate 6.5 mW/ above 75
DG4599 Features
6-Pin SC-70 Package
60- Max. (26 Typ.) On-Resistance
2- Typ. RON Flatness
Fast Switching: tON = 30 ns (Max.)
tOFF = 25 ns (Max.)
2.25-V to 5.5-V Single Supply Operation
Break-Before-Make Switching
TTL/CMOS-Logic Compatible
DG4599 Typical Application
Battery-Operated Equipment
Audio and Video Signal Routing
Cellular Phones
Low-Voltage Data-Acquistion Systems
Sample-and-Hold Circuits
Communications Systems

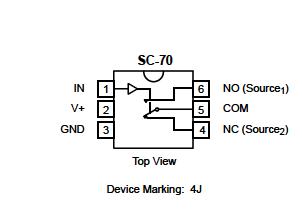

DG4599 Connection Diagram
