MAX1586C General Description
MAX1586C Maximum Ratings
IN, IN45, IN6, MR, LBO, DBO, RSO, POK, SCL, SDA,
BKBT, V7, SLP, SRAD, PWM3 to GND..........................-0.3V to +6V
REF, CC_, ON_, FB_, DBI, LBI, V1, V2, RAMP, BYP,
MR to GND ...................................................-0.3V to (VIN + 0.3V)
PV1, PV2, PV3, SLPIN to IN....................................-0.3V to +0.3V
V4, V5 to GND ..........................................-0.3V to (VIN45 + 0.3V)
V6 to GND ..................................................-0.3V to (VIN6 + 0.3V)
PV1 to PG1 ............................................................-0.3V to +6.0V
PV2 to PG2 ............................................................-0.3V to +6.0V
PV3 to PG3 ............................................................-0.3V to +6.0V
LX1 Continuous Current.....................................-1.30A to +1.30A
LX2 Continuous Current.........................................-0.9A to +0.9A
LX3 Continuous Current.........................................-0.9A to +0.9A
PG1, PG2, PG3 to GND............................................-0.3V to +0.3V
V1, V2, V4, V5, V6 Output Short-Circuit Duration.........Continuous
Continuous Power Dissipation (TA = +70°C)
6mm x 6mm 40-Pin Thin QFN
(derate 26.3mW/°C above +70°C)..............................2105mW
7mm x 7mm 48-Pin Thin QFN
(derate 26.3mW/°C above +70°C)..............................2105mW
Operating Temperature Range .........................-40°C to +85°C
Junction Temperature......................................................+150°C
Storage Temperature Range ...........................-65°C to +150°C
Lead Temperature (soldering, 10s) .................................+300°C
MAX1586C Features
` 6:
I/O1.3ADC-DC
0.9ADC-DC
CORE ()DC-DC,0.9A
SRAM,PLLUSIM3LDO
VCC_BATT
` :
60µA(LDO)
130µA DC-DC()
,200µA
5µA
` X-Scale
`
` 1MHz PWM
` 6mm x 6mm,407mm x 7mm, 48QFN
MAX1586C Typical Application
`PDA,
`
`(Web-Book)

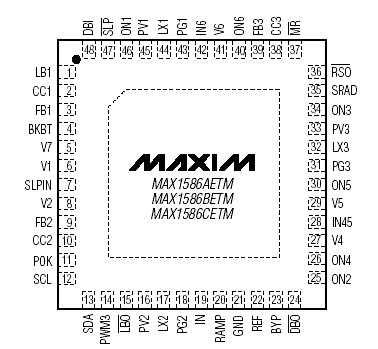

MAX1586C Connection Diagram
