SN54HC266 General Description
SN54HC266 Maximum Ratings
Supply voltage range, VCC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.5 V to 7 V
Input clamp current, IIK(VI< 0 or VI > VCC ) (see Note 1) . . . . . . . . . . . . . .. . . . . .. . . . . ±20 mA
Output clamp current, IOK(VO< 0 or VO> VCC) (see Note 1) . . . . . . . . . . . . . . . . . . . . . . ±20 mA
Continuous output current, IO(VO= 0 to VCC) . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . ± 25 mA
Continuous current through VCCor GND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±50 mA
Package thermal impedance, q JA (see Note 2): D package . . . .. . . . . . . . . . . . . . . . . . . 127/W
N package . . . . . . . . . . . . . . . . . . . . . . . 78/W
Storage temperature range, Tstg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65to 150

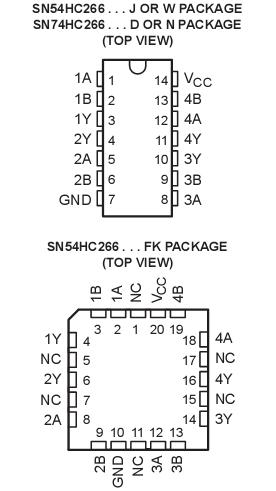

SN54HC266 Connection Diagram
