ISL88550A General Description
ISL88550A Maximum Ratings
VIN to GND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -0.3V to +25V
VDD, AVDD, VTTI to GND. . . . . . . . . . . . . . . . . . . . . .... . . -0.3V to 6V
SHDNA#, REFIN to GND. . . . . . . . . . . . . . . . . . . . ... . . . . -0.3V to 6V
SS, POK1, POK2, SKIP#, ILIM, FB to GND . . . . ..... . . . . . -0.3V to 6V
STBY#, TON, REF, UVP/OVP to GND. . . . . . ...... .-0.3V to AVDD+0.3V
OUT, VTTR to GND . . . . . . . . . . . . . . . . . . ... . . .-0.3V to AVDD+0.3V
LGATE to PGND1 . . . . . . . . . . . . . . . . . . .. . . . . . -0.3V to VDD+0.3V
UGATE to PHASE . . . . . . . . . . . . . . . . . . ..... . -0.3V to VBOOT +0.3V
BOOT to PHASE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -0.3V to 6V
PHASE to PGND . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . -2V to +33V
VTT to GND. . . . . . . . . . . . . . . . . . . . . ... . . . . . . -0.3V to VTTI+0.3V
VTTS to GND. . . . . . . . . . . . . . . . . . . . .. . . . . . .-0.3V to AVDD+0.3V
PGND1, PGND2 to GND . . . . . . . . . . . . .. . . . . . . . . . . -0.3 to +0.3V
REF Short Circuit to GND.. . . . . . . . . . . . . . . . . . . . . . . .Continuous
ISL88550A Features
• Pb-Free Plus Anneal Available (RoHS Compliant)
ISL88550A Typical Application
• DDR, DDR II, and DDR III Memory Power Supplies
• Desktop Computers
• Notebooks and Desknotes
• Graphics Cards
• Game Consoles
• Networking and RAID

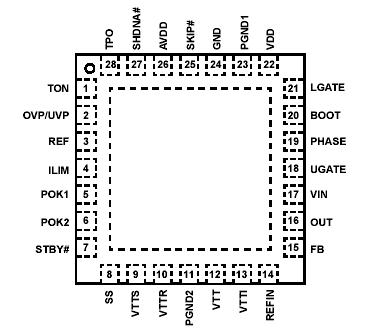

ISL88550A Connection Diagram
