NC7S02 General Description
NC7S02 Maximum Ratings
Supply Voltage (VCC) .......................−0.5V to +7.0V
DC Input Diode Current (IIK)
@ VIN −0.5V ..............................−20 mA
@ VIN VCC +0.5V ............................+20 mA
DC Input Voltage (VIN) ....................−0.5V to VCC + 0.5V
DC Output Diode Current (IOK)
@ VOUT < −0.5V ..............................−20 mA
@ VOUT > VCC +0.5V ...........................+20 mA
DC Output Voltage (VOUT) ..................−0.5V to VCC + 0.5V
DC Output Source
or Sink Current (IOUT) ..........................±12.5 mA
DC VCC or Ground Current
per Output Pin (ICC or IGND) ........................±25 mA
Storage Temperature (TSTG) ..................−65°C to +150°C
Junction Temperature (TJ) ..........................150°C
Lead Temperature (TL)
(Soldering, 10 seconds)........................... 260°C
Power Dissipation (PD) @ +85°C
SOT23-5 .................................. 200 mW
SC70-5 ...................................150 mW
NC7S02 Features
`Space saving SOT23 or SC70 5-lead packages
` High Speed; tPD 3.5 ns typ
` Low Quiescent Power; ICC < 1 A
` Balanced Output Drive; 2 mA IOL, −2 mA IOH
` Broad VCC Operating Range; 2V6V
` Balanced Propagation Delays
` Specified for 3V operation

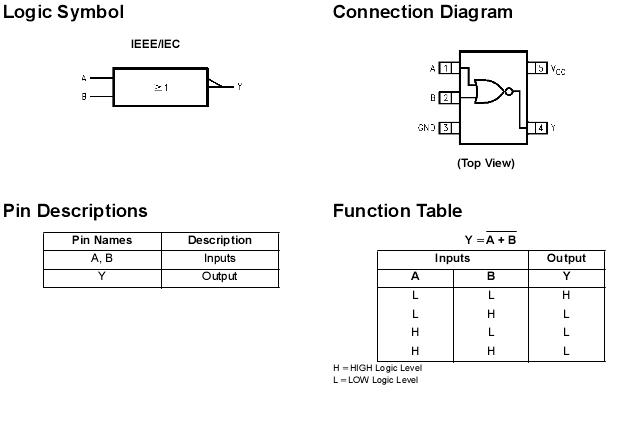

NC7S02 Connection Diagram
