NC7ST02 General Description
NC7ST02 Maximum Ratings
Supply Voltage (VCC) ....................... −0.5V to +7.0V
DC Input Diode Current (IIK)
VIN < −0.5V ................................−20 mA
VIN VCC + 0.5V .............................+20 mA
DC Input Voltage (VIN) ....................−0.5V to VCC +0.5V
DC Output Diode Current (IOK)
VOUT < −0.5V ...............................−20 mA
VOUT > VCC + 0.5V............................. +20 mA
Output Voltage (VOUT) .....................−0.5V to VCC +0.5V
DC Output Source or Sink
Current (IOUT) ..............................±12.5 mA
DC VCC or Ground Current per
Supply Pin (ICC or IGND) ..........................±25 mA
Storage Temperature (TSTG) ..................−65°C to +150°C
Junction Temperature (TJ) ..........................150°C
Lead Temperature (TL);
(Soldering, 10 seconds) ...........................260°C
Power Dissipation (PD) @+85°C
SOT23-5 ..................................200 mW
SC70-5 ...................................150 mW
NC7ST02 Features
`Space saving SOT23 or SC70 5-lead package
` High Speed; tPD <7 ns typ, VCC = 5V, CL = 15 pF
` Low Quiescent Power; ICC <1 A typ, VCC = 5.5V
` Balanced Output Drive; 2 mA IOL, −2 mA IOH
` TTL-compatible inputs

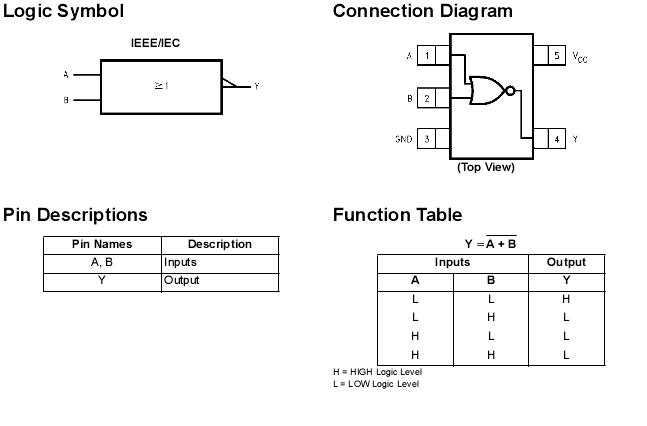

NC7ST02 Connection Diagram
