NC7ST04 General Description
NC7ST04 Maximum Ratings
Supply Voltage (VCC) ..........................−0.5V to +7.0V
DC Input Diode Current (IIK)
VIN < −0.5V ...................................−20 mA
VIN VCC + 0.5V ................................+20 mA
DC Input Voltage (VIN) .......................−0.5V to VCC +0.5V
DC Output Diode Current (IOK)
VOUT < −0.5V ..................................−20 mA
VOUT > VCC + 0.5V ...............................+20 mA
Output Voltage (VOUT) .......................−0.5V to VCC +0.5V
DC Output Source or Sink
Current (IOUT) ................................±12.5 mA
DC VCC or Ground Current per
Supply Pin (ICC or IGND) ............................±25 mA
Storage Temperature (TSTG) ....................−65°C to +150°C
Junction Temperature (TJ) ............................150°C
DC VCC or Ground Current per
(Soldering, 10 seconds) .............................260°C
Power Dissipation (PD) @ +85°C
SOT23-5 .................................... 200 mW
SC70-5 .....................................150 mW
NC7ST04 Features
`Space saving SOT23 or SC70 5-lead package
` High Speed; tPD <7 ns typ, VCC = 5V, CL = 15 pF
` Low Quiescent Power; ICC <1 A typ, VCC = 5.5V
` Balanced Output Drive; 2 mA IOL, −2 mA IOH
` TTL-compatible inputs

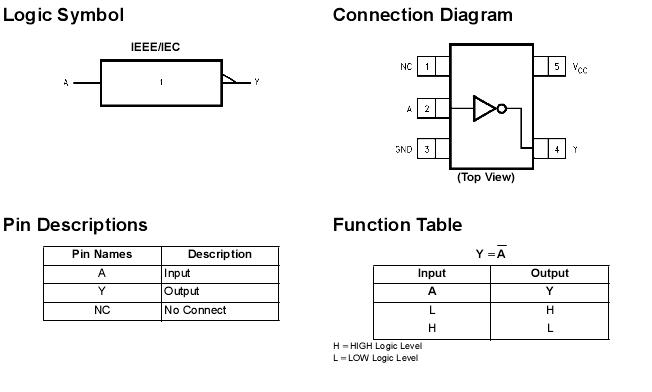

NC7ST04 Connection Diagram
